I. Основные концепции и структурная композиция
Этот тип оснастки обычно состоит из двух основных компонентов, образующих конструкцию «основание-поддон + съемный контейнер»:
1. Стандартное основание-поддон
- Функция: Служит базовой мобильной платформой и основным несущим элементом всей оснастки. Это прочная металлическая рама (обычно сваренная из жаропрочной стали, например, RA330), с интегрированными механизмами перемещения (колесами или направляющими) в нижней части, уплотнительными и направляющими элементами по краям, а также стандартизированными интерфейсами позиционирования и фиксации сверху.
- Особенности: Идеально совместим с направляющими, приводными и уплотнительными системами печи, обеспечивая точное и стабильное циклическое перемещение по производственной линии.

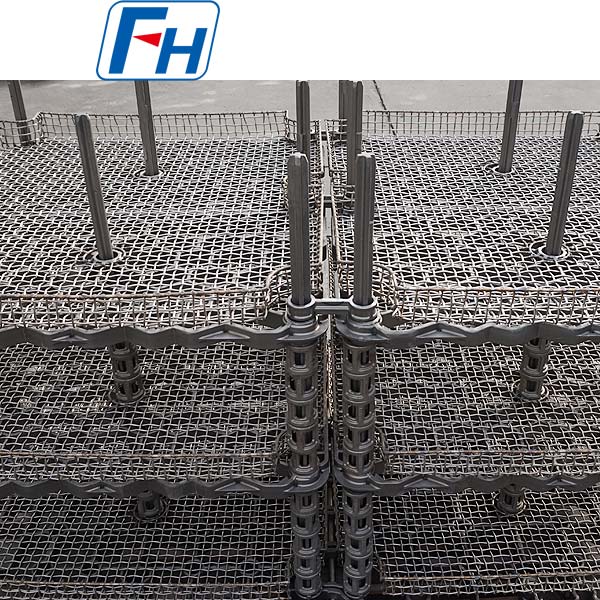

2. Сменный сетчатый контейнер
- Функция: Служит контейнером для непосредственного размещения, разделения и фиксации обрабатываемых деталей. Это полый контейнер, сваренный из жаропрочной стальной проволоки или сетки из стального листа, чаще всего квадратной или круглой формы.
- Особенности:
01. Высокая воздухопроницаемость: Сетчатая структура обеспечивает полное и равномерное соприкосновение обрабатываемых деталей с атмосферой термообработки и закалочной средой.
02. Модульность: Сетчатый контейнер может быть быстро и точно соединен с основанием-поддоном или отсоединен от него с помощью позиционирующих штифтов, быстросъемных защелок или болтов.
03. Специализация: Могут быть разработаны индивидуальные сетчатые контейнеры с различными внутренними отсеками и разделителями в соответствии с формой, размером и технологическими требованиями различных обрабатываемых деталей, что позволяет использовать один поддон для различных целей.
II. Ключевые аспекты проектирования
1. Стандартизация интерфейсов
- Ключ к успеху. Механические интерфейсы (позиционирование и фиксация) и интерфейсы для подъема между основанием лотка и всеми сетчатыми корзинами должны быть полностью стандартизированы для обеспечения совместимости во всей системе.
2. Оптимизация конструкции сетчатых корзин
- Баланс между прочностью и воздухопроницаемостью: Максимальное увеличение коэффициента открытой поверхности при обеспечении необходимой несущей способности.
- Предотвращение выпадения заготовок: Разработка размеров ячеек сетки на основе размеров самых маленьких заготовок или установка мелкоячеистых вкладышей.
- Легкая разгрузка: Использование открывающихся боковых или нижних дверей для удобной выгрузки обработанных заготовок.
3. Выбор материалов
- Основание лотка: Сплав RA330, обеспечивающий структурную прочность и устойчивость к ползучести при высоких температурах.
- Сетчатая корзина: Проволока/лист из стали AISI 314, 310S или сплава RA330. Выбор материалов осуществляется на основе требований к температуре, атмосфере и нагрузке; выбранный материал должен обладать отличной устойчивостью к окислению и деформации.
III. Типичные сценарии применения
Этот тип оснастки особенно подходит для крупносерийного производства небольших и средних по размеру деталей правильной формы или деталей, загружаемых насыпью, таких как:
- Автомобильная промышленность: крепежные элементы (болты, гайки), прокладки, шестерни, седла клапанов.
- Подшипниковая промышленность: ролики, сепараторы, подшипниковые кольца малого и среднего размера.
- Общее машиностроение: стандартные детали, шарнирные пальцы, звенья цепей.
- Типы процессов: Полный цикл обработки, включая цементацию, карбонитрирование, закалку, отпуск и очистку.
IV. Резюме
Приспособление для термообработки с сетчатой корзиной является важным дополнением к технической концепции печей с поддонами. Оно разделяет «логистику и технологический процесс» — основа отвечает за точную логистику, а сетчатая корзина обеспечивает загрузку, связанную с технологическим процессом. Такая конструкция позволяет достичь следующих результатов:
- Максимальное сокращение времени производственного цикла
- Максимальная гибкость при смене продукции
- Стабильная гарантия качества термообработки
- Значительное снижение общей стоимости владения (TCO) приспособлений
Это не просто приспособление, а основной элемент «гибкой системы обработки материалов для производства, построенной на основе печей с поддонами». Внедрение этого приспособления означает, что предприятия выбирают системный и модульный подход к управлению своими линиями термообработки, что является важным шагом на пути к эффективному интеллектуальному производству.
Таблица марок материалов:
| Heat-resistant Steel |
| / |
GB |
DIN |
ASTM |
JIS |
Chemical Composition (%) |
Maximum Operation Temperature |
| C |
Si |
Mn |
Cr |
Ni |
Nb/Cb |
Mo |
Other |
| 1 |
ZG40Cr27Ni4 |
1.4823 |
HD |
SCH11 |
0.30 – 0.50 |
≤2.00 |
≤1.00 |
24.00 – 28.00 |
4.00 – 6.00 |
– |
≤0.50 |
– |
1050℃ |
| 2 |
ZG40Cr22Ni10 |
1.4826 |
HF |
SCH12 |
0.30 – 0.50 |
1.00 – 2.50 |
≤2.00 |
19.00 – 23.00 |
8.00 – 12.00 |
– |
≤0.50 |
– |
950℃ |
| 3 |
ZG30Cr28Ni10 |
– |
HE |
SCH17 |
0.20 – 0.50 |
≤2.00 |
≤2.00 |
26.00 – 30.00 |
8.00 – 11.00 |
– |
– |
– |
1050℃ |
| 4 |
ZG40Cr25Ni12 |
1.4837 |
HH |
SCH13 |
0.30 – 0.50 |
1.00 – 2.50 |
≤2.00 |
24.00 – 27.00 |
11.00 – 14.00 |
– |
≤0.50 |
– |
1050℃ |
| 5 |
ZG30Cr28Ni16 |
– |
HI |
SCH18 |
0.20 – 0.50 |
≤2.00 |
≤2.00 |
26.00 – 30.00 |
14.00 – 18.00 |
– |
– |
– |
1100℃ |
| 6 |
ZG40Cr25Ni20Si2 |
1.4848 |
HK |
SCH21 |
0.30 – 0.50 |
≤1.75 |
≤1.50 |
23.00 – 27.00 |
19.00 – 22.00 |
– |
≤0.50 |
– |
1100℃ |
| 7 |
ZG30Cr20Ni25 |
– |
HN |
SCH19 |
0.20 – 0.50 |
≤2.00 |
≤2.00 |
19.00 – 23.00 |
23.00 – 27.00 |
– |
– |
– |
1100℃ |
| 8 |
ZG40Cr19Ni39 |
1.4865 |
HU |
SCH20 |
0.35 – 0.75 |
≤2.50 |
≤2.00 |
17.00 – 21.00 |
37.00 – 41.00 |
– |
– |
– |
1020℃ |
| 9 |
ZG40Cr15Ni35 |
1.4806 |
HT |
SCH15 |
0.35 – 0.70 |
≤2.00 |
≤2.00 |
15.00 – 19.00 |
33.00 – 37.00 |
– |
≤0.50 |
– |
1000℃ |
| 10 |
ZG40Cr25Ni35Nb |
1.4852 |
HPCb |
SCH24Nb |
0.30 – 0.50 |
≤2.00 |
≤2.00 |
24.00 – 28.00 |
33.00 – 37.00 |
0.80 – 1.80 |
≤0.50 |
– |
1100℃ |
| 11 |
ZG40Cr19Ni39Nb |
1.4849 |
– |
– |
0.30 – 0.50 |
1.00 – 2.50 |
≤2.00 |
18.00 – 21.00 |
36.00 – 39.00 |
1.20- 1.80 |
≤0.50 |
– |
1100℃ |
| 12 |
ZG40Cr24Ni24Nb |
1.4855 |
– |
– |
0.30 – 0.50 |
1.00 – 2.50 |
≤2.00 |
23.00 – 25.00 |
23.00 – 25.00 |
0.80 – 1.80 |
≤0.50 |
– |
1050℃ |
| 13 |
ZG40Cr25Ni35 |
1.4857 |
HP |
SCH24 |
0.35 – 0.50 |
1.00 – 2.50 |
≤2.00 |
24.00 – 28.00 |
33.00 – 37.00 |
– |
≤0.50 |
– |
1100℃ |
| 14 |
ZG1Cr20Ni32Nb |
1.4859 |
– |
– |
0.06 – 0.15 |
0.50 – 1.50 |
≤2.00 |
19.00 – 21.00 |
31.00 – 33.00 |
0.50 – 1.50 |
≤0.50 |
– |
1050℃ |
| 15 |
ZG45Cr12Ni60 |
– |
HW |
– |
0.35 – 0.75 |
≤2.00 |
≤2.00 |
10.00 – 14.00 |
58.00 – 62.00 |
– |
– |
– |
1100℃ |
| 16 |
ZG45Cr18Ni66 |
– |
HX |
– |
0.35 – 0.75 |
≤2.00 |
≤2.00 |
15.00 – 19.00 |
64.00 – 68.00 |
– |
– |
– |
1100℃ |
| 17 |
ZG1Cr28Co50 |
2.4778 |
– |
– |
0.05 – 0.25 |
0.50 – 1.00 |
≤1.50 |
27.00 – 30.00 |
≤1.00 |
≤0.50 |
≤0.50 |
Co:48.0 – 52.0 |
1200℃ |
| 18 |
ZG30Cr28Co50Nb |
2.4779 |
– |
– |
0.25 – 0.35 |
0.50 – 1.50 |
0.50 – 1.50 |
27.00 – 29.00 |
– |
1.50 – 2.50 |
≤0.50 |
Co:48.0 – 52.0 |
1200℃ |
| 19 |
ZG40Cr28Ni48W5 |
2.4879 |
– |
SCH42 |
0.35 – 0.55 |
1.00 – 2.00 |
≤1.50 |
27.00 – 30.00 |
47.00 – 50.00 |
– |
≤0.50 |
W:4.0 – 5.5 |
1200℃ |
